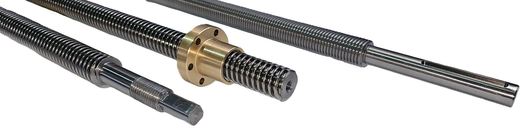

Gewindetriebe
Bei uns erhalten Sie eine große Auswahl an Kugelgewinde- und Trapezgewindetrieben. Wir fertigen sie nach Ihren Wünschen und Zeichnungen, bieten aber auch Standardbearbeitungen nach Katalog an. Die Gewindemuttern sind in verschiedenen Formen, auch nach Kundenzeichnung, lieferbar.

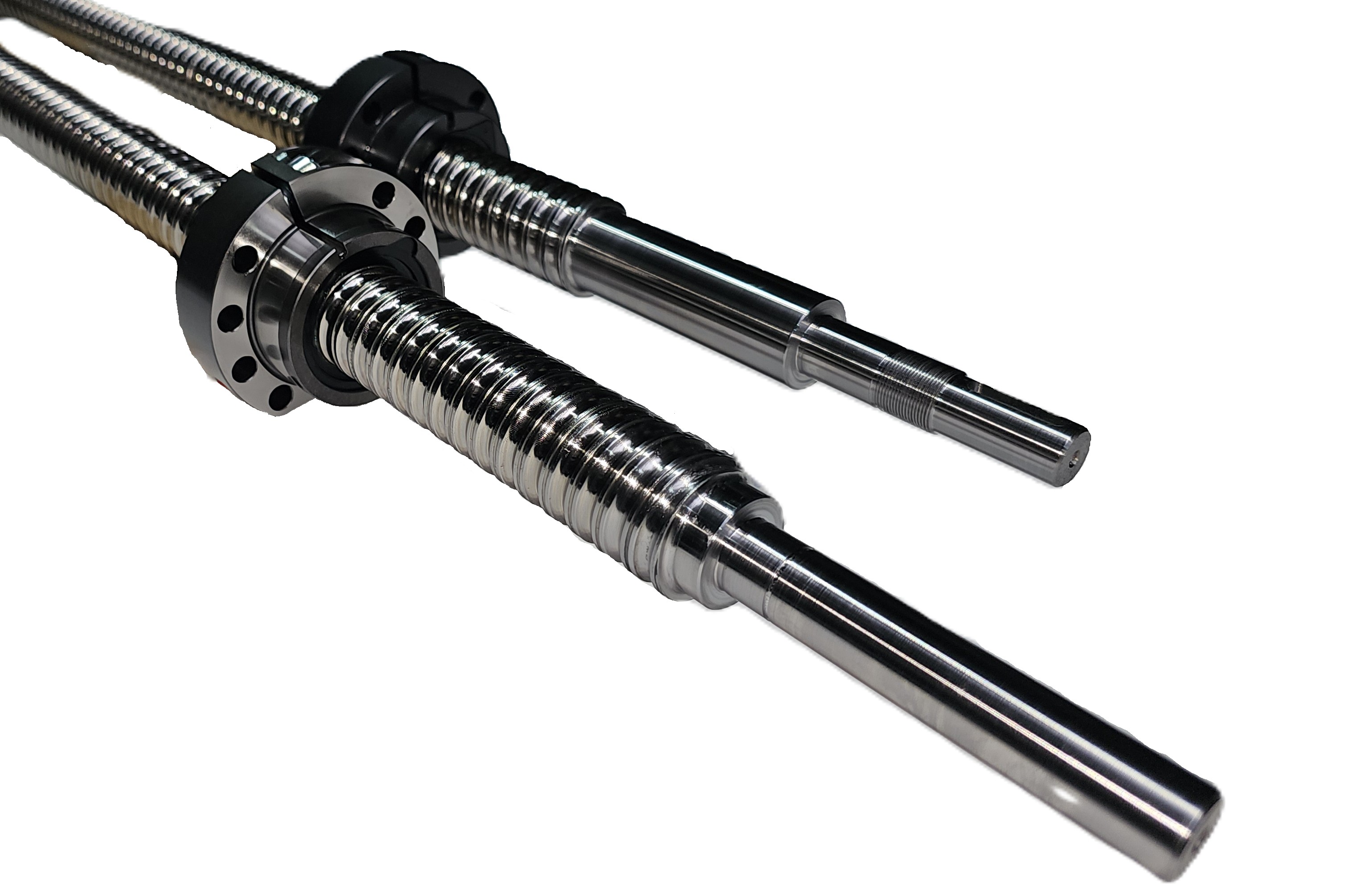

Kugelgewindetriebe
Kugelgewindetriebe sind die ideale Lösung für Anwendungen, die eine hohe Positioniergenauigkeit bis zu 0,023mm/300mm erfordern. Durch ihre Bauweise haben sie eine hohe Lebensdauer. Sie sind mit Einzel- oder spielfreier Doppelmutter lieferbar. Die Maße der Muttern entsprechen entweder der Din 69051 oder einer eigenen Werksnorm. Kugelgewindetriebe haben auf Grund ihrer geringen Reibung zwischen Mutter und Spindel einen hohen Wirkungsgrad. Durch die geringe Reibung ist das Losbrechmoment sehr gering. Kugelgewindetriebe sind nicht selbsthemmend. Das heißt, dass auch ohne äußere Krafteinwirkung, z.B. durch einen Motor, eine Bewegung der Mutter möglich ist.

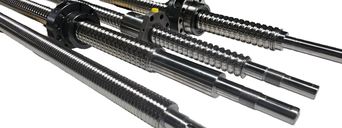

Kugelgewindespindeln und -muttern

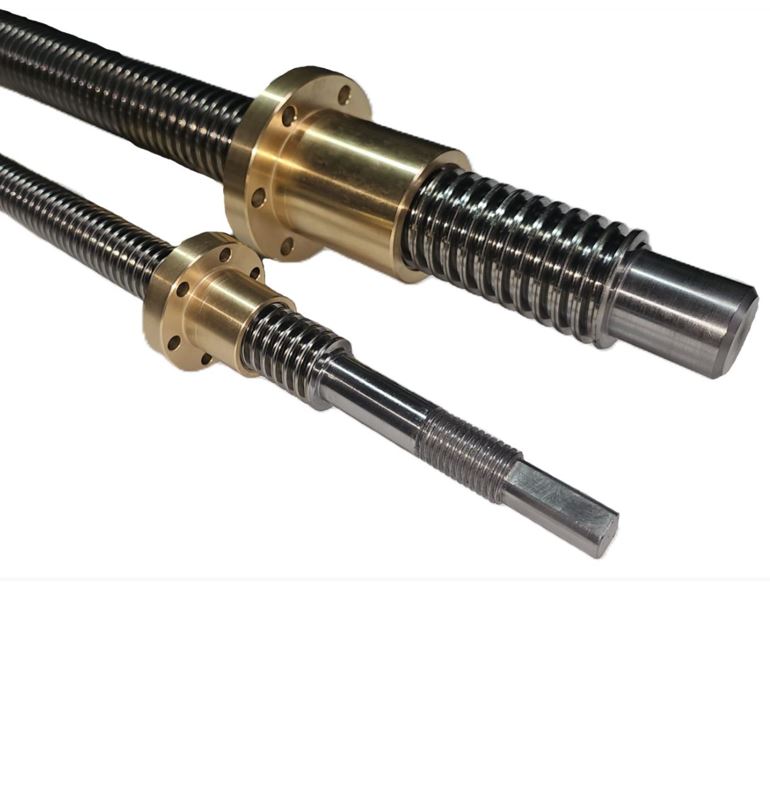

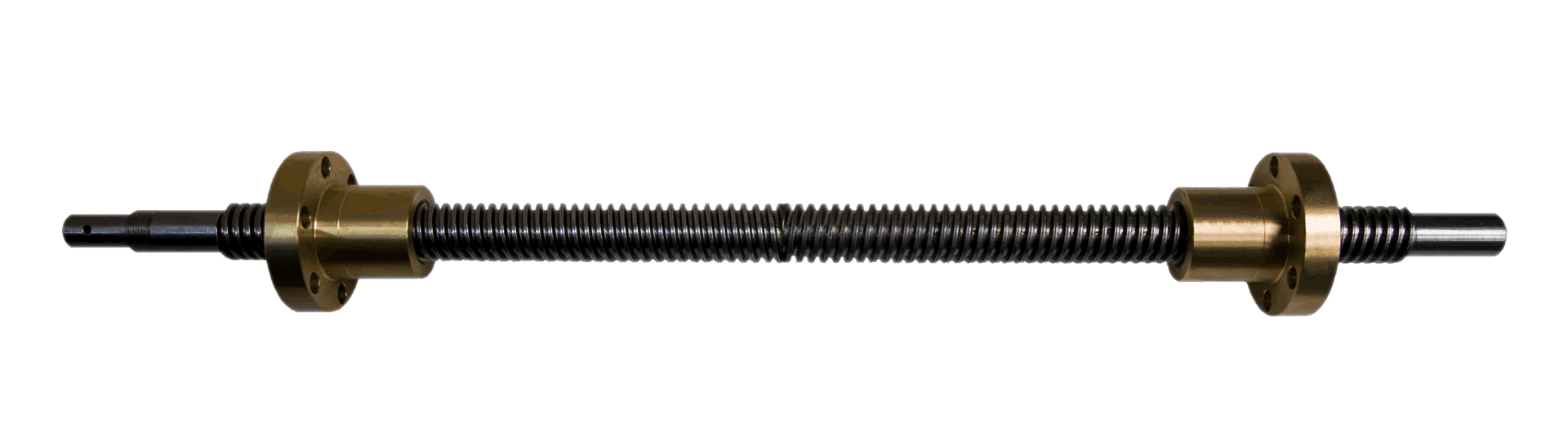

Trapezgewindetriebe
Trapezgewindetriebe sind preisgünstige Verstelleinheiten für Vorschubbewegungen, Spannvorgänge und Positionieraufgaben mit einer Genauigkeit von 0,2mm. Die Spindel wird angetrieben und die Mutter ist mit dem zu bewegenden Teil verschraubt. So wird aus einer Drehbewegung eine Lineare Bewegung erzeugt. Die Muttern gibt es standardmäßig in zwei Ausführungen. Zylindrische Form oder mit Flansch. Wir fertigen aber auch Sondermuttern nach Kundenwunsch speziell für Ihre Anwendung. Die Muttern sind in verschiedenen Werkstoffen erhältlich.
Trapezgewindetriebe sind sehr robust und eignen sich gut für hohe Traglasten und sind als Rechts- und Linksgewinde lieferbar.
Im Vergleich zu Kugelgewindetrieben besteht bei Trapezgewindetrieben eine höhere Reibung zwischen Mutter und Spindel. Die Antriebsdrehzahl ist geringer. Eingängige Trapezgewindetriebe sind in der Regel selbsthemmend da hier der Steigungswinkel kleiner als der Reibungswinkel ist.
Trapezgewindespindeln und -muttern
